一、產品介紹

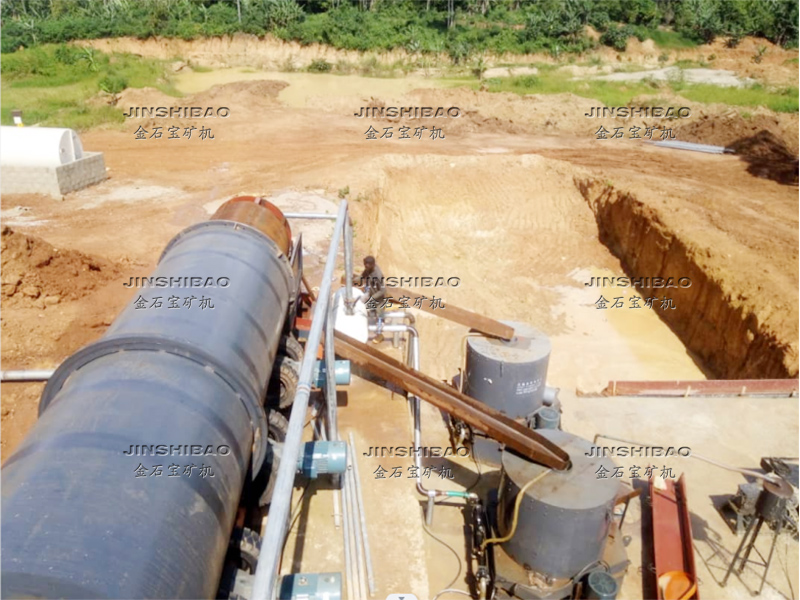

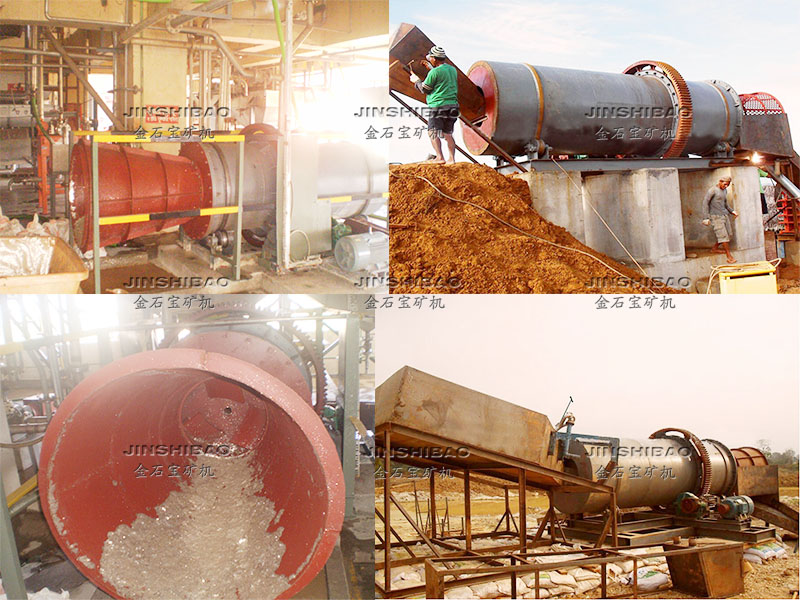

RXT型滾筒洗礦機主要用于選礦前含泥礦石擦洗、脫泥、篩分等作業，提高后道工藝選礦指標，常用于錳礦、鐵礦、石灰石、鎢礦、硅石礦等其它需要擦洗、脫泥礦物。還廣泛用于含泥量高的砂金礦的選礦作用，能攪爛泥團使原礦得到充分松散，后經過尾部的篩分裝置，很好的把廢石一次性拋去，提高下一道工序的處理能力，能提高含泥量高的砂金礦回收率。
二、工作原理
滾筒洗礦機的筒體由四個滾輪支撐，電機帶動減速機傳動，大小齒輪帶動清洗筒體低速旋轉。含有泥團或石粉的物料從進料口給入，進入旋轉的滾筒內，清洗滾筒內壁安裝有一定角度的攪拌葉片，同時物料不斷被帶起拋落，自進料端到出料端移動過程中多次循環，并被順向或逆向的高壓沖洗水沖刷洗滌，清洗干凈的物料經過尾部出料端篩分脫水后排出，從而達到洗礦、篩分、脫泥作業。
三、機械結構圖解

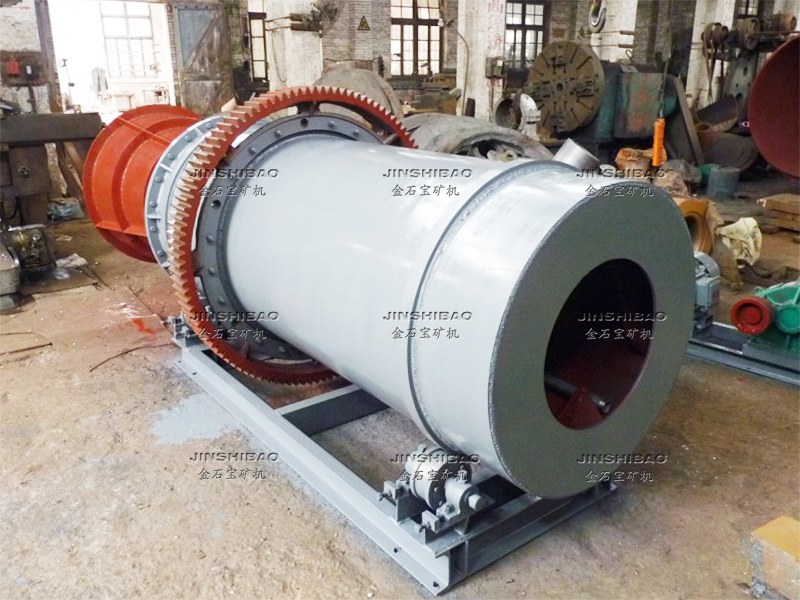

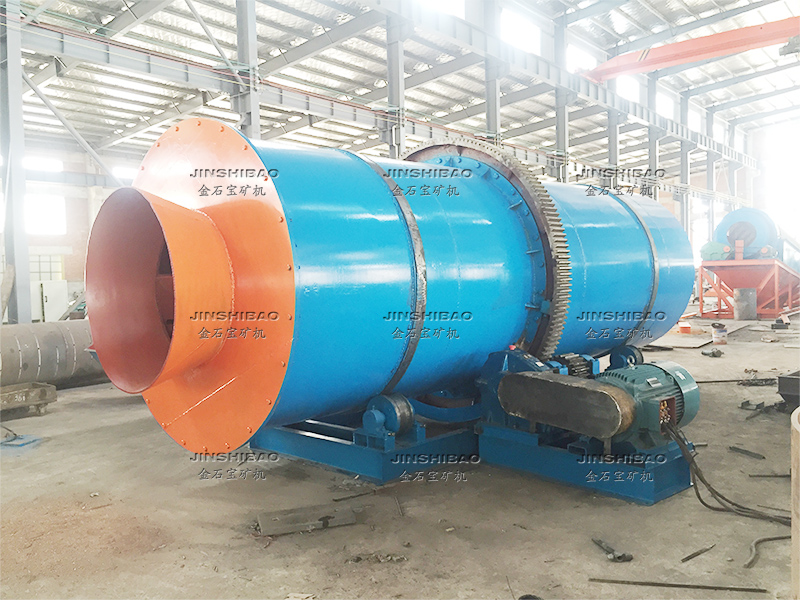

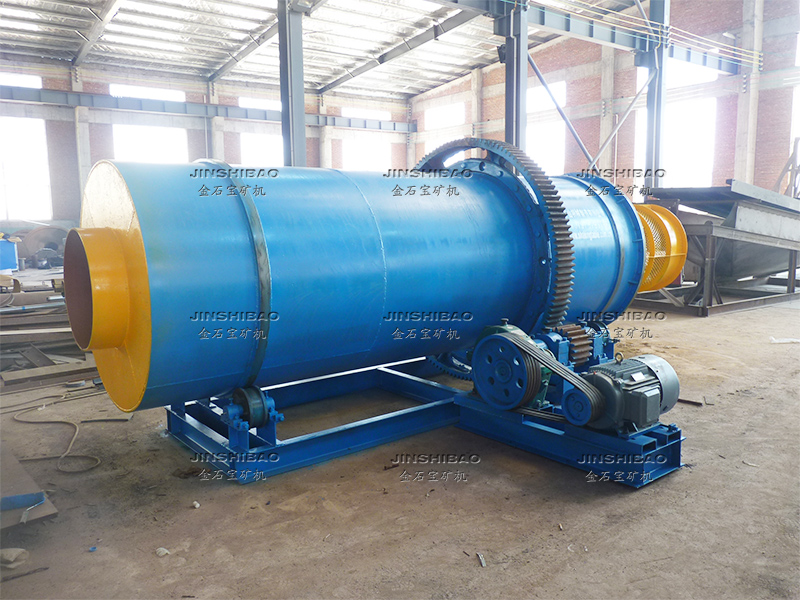

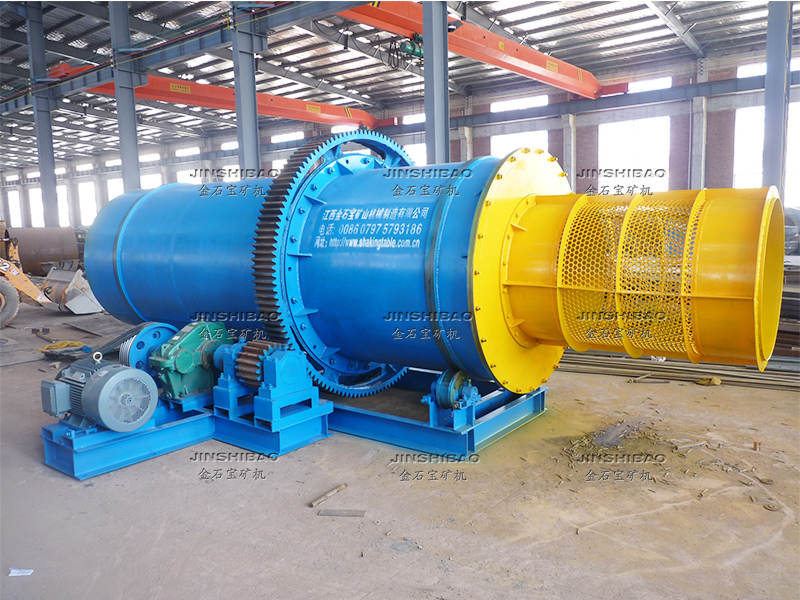

洗礦機齒輪傳動結構圖

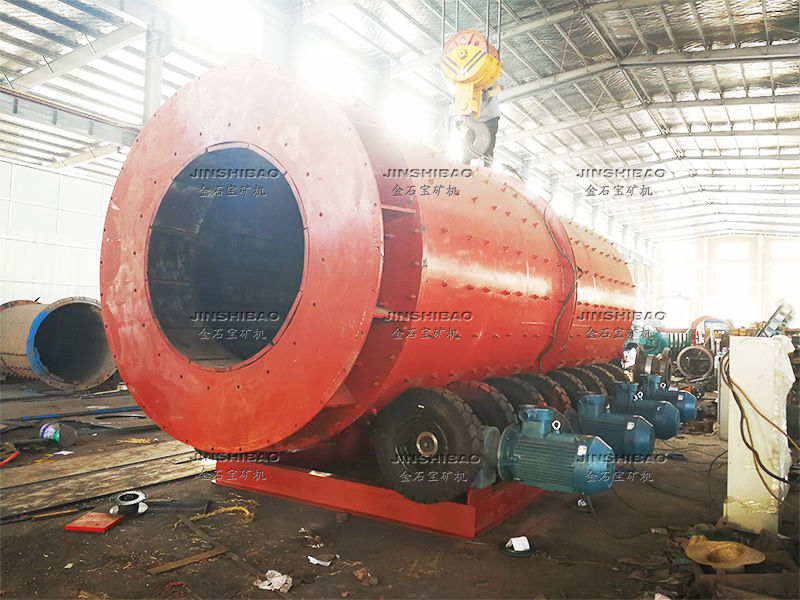

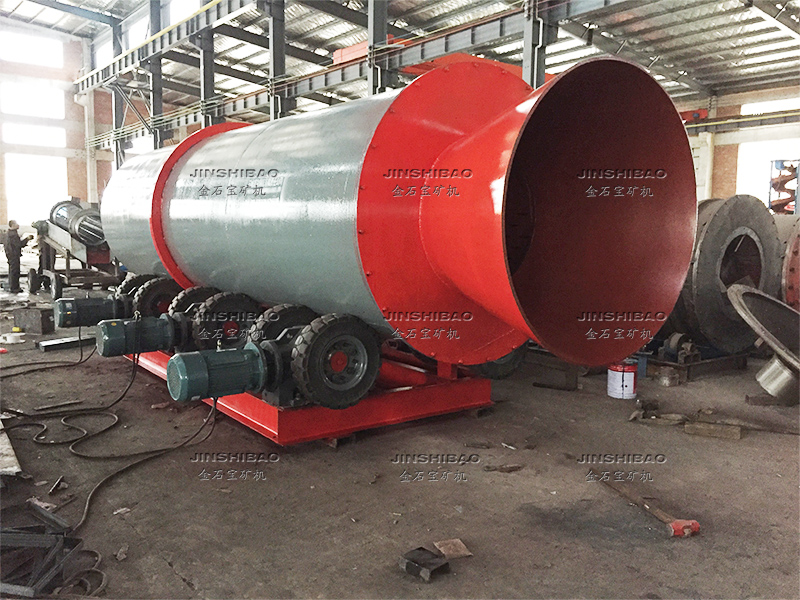

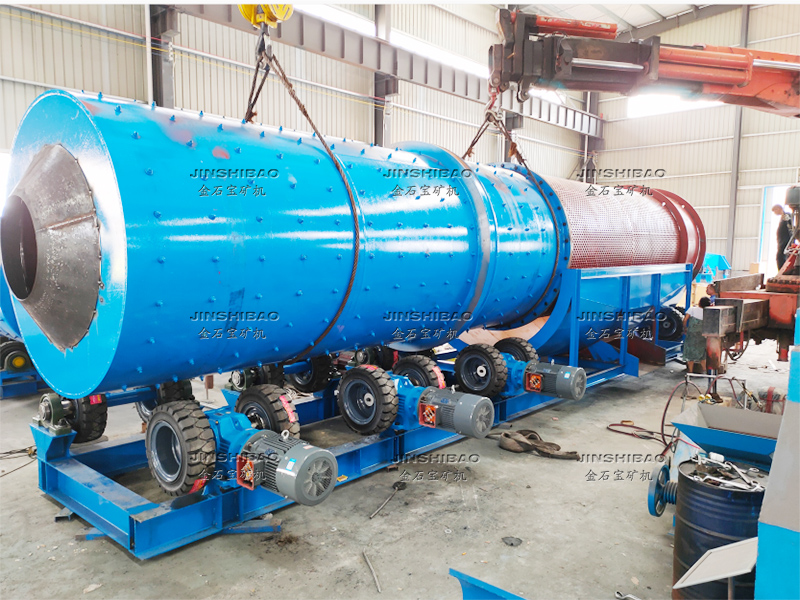

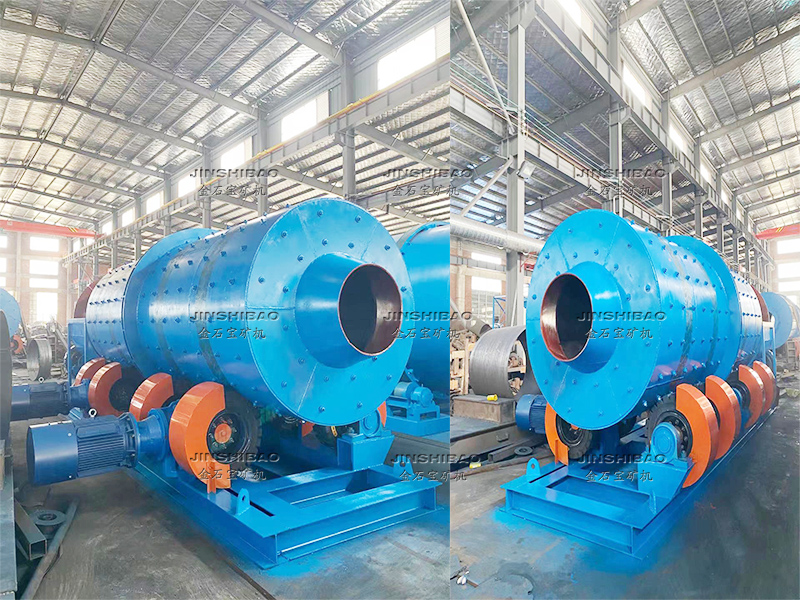

洗礦機輪胎傳動結構圖
五、產品參數
型號
| 筒體尺寸 (mm) | 篩網尺寸 (mm) | 筒體轉速 (r/min) | 給礦粒度 (mm) | 循環水 (t/h) | 耗水量 (m3/h) | 處理量 (t/h) | 功率 (kw) | 重量 (t) |
RXT1030 | Φ1000×3000 | ≤20 | 27.9 | ≤80 | 20-30 | 1-4 | 40 | 15 | 3.8 |
RXT1136 | Φ1100×3600 | ≤25 | 27.6 | ≤80 | 32-50 | 1.2-4 | 65 | 15 | 4.6 |
RXT1230 | Φ1200×3000 | ≤25 | 27.6 | ≤100 | 35-60 | 1.3-4 | 70 | 22 | 4.7 |
RXT1430 | Φ1400×3000 | ≤25 | 27.6 | ≤100 | 40-70 | 1.5-4 | 80 | 22 | 4.9 |
RXT1545 | Φ1500×4500 | ≤25 | 21 | ≤160 | 60-110 | 1.7-4 | 120 | 30 | 6.9 |
RXT2265 | Φ2200×6500 | ≤50 | 19 | ≤230 | 90-150 | 1.8-4 | 180 | 37 | 15.9 |
